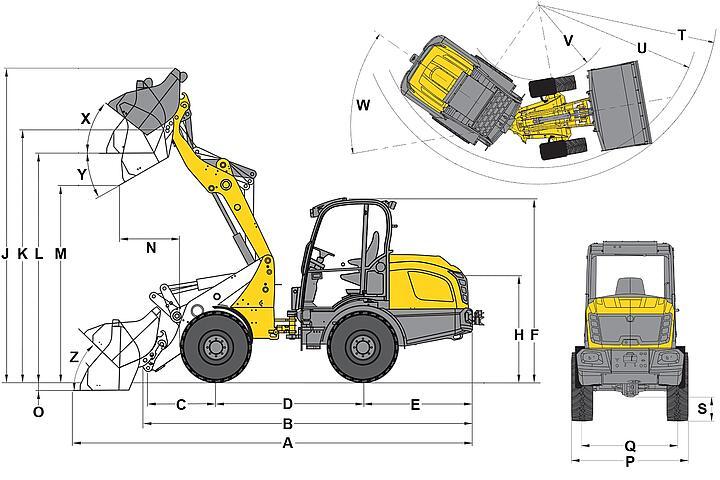

A | Общая длина | 5.138 mm | |
B | Общая длина без ковша | 4.344 mm | |
C | Точка поворота ковша (до середины моста) | 675 mm | |
D | Колесная база | 2.045 mm | |
E | Выступ задней части | 1.516 mm | |
F | Высота с кабиной | 2.371 mm | |
F | Высота с высокой кабиной | 2.548 mm | |
H | Высота сиденья | 1.204 mm | |
J | Общая рабочая высота | 3.828 mm | |
K | Точка поворота ковша (макс. высота хода) | 3.251 mm | |
L | Высота перегрузки | 2.892 mm | |
M | Высота разгрузки | 2.379 mm | |
N | Рабочий диапазон (при М) | 270 mm | |
O | Глубина копания | 120 mm | |
P | Общая ширина | 1.570 mm | |
Q | Ширина гусеничного звена | 1.200 mm | |
S | Дорожный просвет | 312 mm | |
T | Радиус максимальный | 3.652 mm | |
U | Радиус у внешнего края | 3.317 mm | |
V | Внутренний радиус | 1.640 mm | |
W | Угол изгиба | 45 ° | |
X | Угол заднего крена при макс. высоте подъема | 43 ° | |
Y | Угол разгрузки | 42 ° | |
Z | Угол заднего крена на грунте | 41 ° | |
- | 15.5/55 R 18 EM ET0 |
